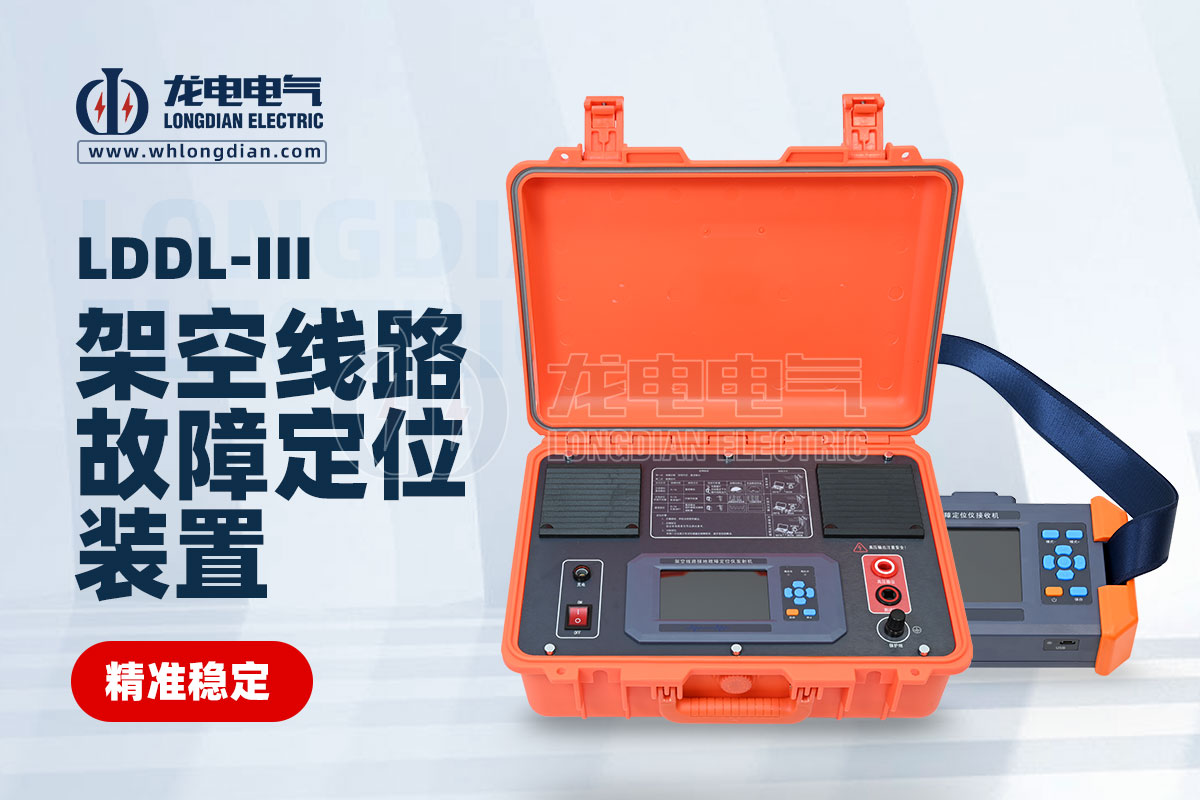

在現代電力系統中，架空線路作為電能傳輸?shù)闹饕ǖ溃浒踩€(wěn)定運行至關重要。然而，由于自然環境、設備老化及人為因素等多種原因，架空線路故障時有發生。為了快速準確地定位故障點，提高搶修效率，武漢市龍電電氣設備有限公司推出了LDDL-III架空線路故障定位裝置。

LDDL-III架空線路故障定位裝置是一款集故障診斷、交流定位、直流定位、交流耐壓、直流耐壓等多種功能于一體的先進設備。它適用于6-35kV架空線路，能夠解決低阻故障、高阻故障、弧光接地故障以及相間短路故障等多種類型的故障。該裝置不僅操作簡單，使用方便，而且具備高效的工作效率和廣泛的故障檢測范圍。

功能特點

● 故障診斷

LDDL-III裝置首先通過故障診斷功能，對線路的絕緣電阻和電容進行測量，為后續的故障定位提供基礎數據。該功能能夠準確測量電阻（量程600MΩ，精度±10%）和電容（量程最大10uF，精度±20%），并指導合適的定位方法。

● 交流定位

交流定位是LDDL-III裝置的核心功能之一。根據故障類型的不同，交流定位可分為直連輸出和外接升壓器輸出兩種方式：

● 直連輸出

適用于低過渡電阻接地故障。該方式下，裝置發射大功率特種低頻（20Hz異頻）交流信號，并沿線分段查找，無需登桿掛接傳感器，極大地提高了測試效率并降低了工作強度。直連輸出的電流為200mA，電壓峰值可達560V。

外接升壓器輸出：適用于安裝有智能開關（存在接地PT）的線路發生的中過渡電阻接地故障。該方式下，同樣發射大功率特種低頻交流信號，但接收信號時需要登桿掛接傳感器。外接升壓器輸出的電流為33mA，電壓峰值可達3.4kV。創新的阻性電流含量和電流幅值比對技術，使得故障范圍檢測更加精確。

● 直流定位

對于高/低過渡電阻接地及弧光接地故障，LDDL-III裝置采用直流定位方式。發射大功率脈動直流信號（頻率1Hz），沿線分段查找故障點。發射機具有停止自動放電功能，保證了操作的安全性。直流定位的輸出方式為限功率恒流輸出，電流為70mA，電壓為DC8kV。

技術指標與保護功能

LDDL-III裝置不僅功能強大，而且技術指標優越，保護功能完善。其具備過熱保護、過流保護、欠壓關機等保護功能，確保設備在復雜環境下的穩定運行。同時，該裝置還具備自動放電功能，2小時無操作將自動關機，避免了能源的浪費和安全隱患。

使用步驟

● 故障診斷：首先使用LDDL-III裝置對線路的絕緣電阻和電容進行測量，評估線路的整體健康狀況。

● 選擇合適的定位方式：根據故障診斷結果和故障類型，選擇合適的交流定位或直流定位方式。

● 信號發射與接收：按照選定的定位方式，發射信號并沿線分段接收信號，根據信號強度變化確定故障位置。

● 記錄與分析：使用裝置的數據保存記錄功能，記錄測試數據，并進行詳細分析，以確認故障類型和具體位置。

LDDL-III架空線路故障定位裝置以其強大的功能、優越的技術指標和完善的保護功能，為架空線路故障的快速準確定位提供了有力保障。通過使用該裝置，電力部門可以迅速查明故障點，減少停電時間，提高供電可靠性，保障電力系統的安全穩定運行。
